Высокоскоростная сборочная машина SMT
Машина для сборки печатных плат
Эта автоматическая линия поверхностного монтажа подходит для прототипирования и малого-средства по доступной цене.
Шаг 1. Полу-автоматический трафаретный принтер YS350
Модель | YS350 |
Габаритные размеры | 850×720×1650мм |
Размер платформы | 320×400мм |
Размер печатной платы | 250×350мм |
Размер шаблона | 550×680мм |
Скорость печати | 0~8000 мм/мин |
Толщина печатной платы | {{0}}.2~2,0 мм |
Диапазон настройки печатной платы | Спереди/сбоку плюс 10 мм |
Высота платформы | 180мм |
Повторяемость | ±0.02 мм |
Режим позиционирования | Снаружи/опорное отверстие |
Источник питания | 220В 50Гц/60Гц |
Масса | 300 кг |
Шаг 2. Возьмите и поместите машину NeoDen4
NeoDen4 — это машина для выбора и размещения компонентов, гибкости печатных плат и гибкости производства. Он оснащен двумя камерами CCD, автоматическими рельсами, автоматическими электронными фидерами и 4 установочными головками, которые могут поддерживать установку 0201, BGA, QFN.
Технические данные
Модель | НеоДен4 |
Машинный стиль | Одинарный портал с 4 головками |
Выравнивание | Сценическое видение |
Рейтинг размещения | Видение на:5,000ЦПХ |
Зрение выключено | 10,000цена в час (оптимальная) |
Емкость питателя | Устройство подачи ленты: 48 (все 8 мм) |
Вибрационный питатель: 5 | |
Лоток подачи: 45 | |
Диапазон компонентов | Наименьший размер: 0201 |
Самый большой размер | 32x32 мм (шаг 0,5 мм) |
Максимальная высота | 5 мм |
Вращение | ±180 градусов |
Точность размещения | ±0.02 мм |
X-Y Повторяемость | ±0.02 мм |
Размер платы | Максимум:310 х 1500 мм |
Минимум:350 х 400 мм (опция) | |
| 140 x 1500 мм (опция) | |
Основной контроль | графический интерфейс |
Поставка электричества | 110V/220V |
Власть | 180W |
Внешние размеры (мм) | Размер машины:870(L)x680(W)x480(H) |
Размер упаковки | 940(L)x740(W)x600(H) |
Масса | Нетто:60 кг |
Вес брутто:80 кг |
Список стандартных аксессуаров
1) Возьмите и поместите машину NeoDen4: 1
2) Кол-во насадок: 6
3) Флэш-накопитель 8G: 1
4) Шнур питания (5 м): 1
5) Видео обучающий курс: 1
6) Двусторонняя клейкая лента: 2
7) Набор шестигранных ключей: 5
8) Ящик для инструментов: 1
9) Подставка для держателя катушки: 1
10) Вибрационный питатель: 1
11) Детали рельса: 4
12) Руководство пользователя: 1

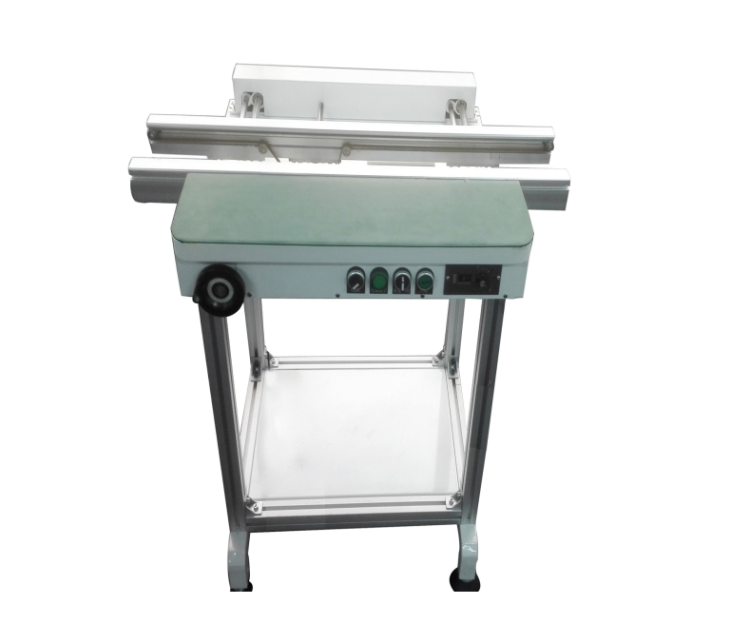

Шаг 3. Конвейер поверхностного монтажа J08
Модель | J08 |
Длина конвейера | 0.8m |
Источник питания | 220V |
Размер упаковки | 870x720x240 мм |
Вес брутто | 49 кг |
Шаг 4. Печь оплавления T-5L
Модель | T-5L |
Макс. высота компонента | 55мм |
Стандартная высота компонента | 20мм |
Ширина конвейера | 300мм |
Зоны нагрева | 5 |
Пиковая мощность | 7000W |
Размер упаковки | 1900x700x1280мм |
Вес брутто | 220 кг |
Гарантия
Гарантийный срок составляет 2 года для NeoDen4 и 1 год для других машин с момента покупки и пожизненной сервисной поддержки, а также долгосрочной поставки по заводской цене.
NeoDen будет предоставлять онлайн-вопросы и ответы, поддержку по устранению неполадок и технические консультации.
Оплата и доставка
1) Способ оплаты: PayPal, West Union, кредитная карта и т. д.
2) Способ доставки по умолчанию - через TNT (от двери до двери), если нет особых требований заказчика.
3) Срок поставки: 3-7 рабочих дней.
О нас
1. NeoDen является профессиональным разработчиком и производителем настольных машин для захвата и размещения товаров с 30 патентами и сертификатом CE.
2. Всего 10 агентств в Японии, Индии, Нидерландах, Южной Корее, Иране, Турции, Бразилии и Чили, что помогает предоставлять прямые услуги и улучшать связь на местных территориях.
3. Команда послепродажного обслуживания состоит из 14 профессиональных инженеров, которые помогают отвечать на вопросы и запросы клиентов в течение 8 часов, предоставляют профессиональные решения в течение 24 часов как в рабочие дни, так и в праздничные дни.
4. NeoDen использует стандартную экспортную упаковку, представляющую собой переработанный деревянный ящик, который не только безопаснее при транспортировке, но и лучше защищает окружающую среду.
Качественный
С момента запуска TM220A 1-го поколения до NeoDen4 4-го поколения наши машины получили много аплодисментов от клиентов по всему миру, вот несколько отзывов и видеороликов о размещении для вашей справки.
1.0603, СОТ23, МСОП20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2. NeoDen4 собирает SOM100:https://youtu.be/6-JrNvjJYMw
Кроме того, NeoDen владеет сертификатом TUV NORD CE с 2015 года, прикрепил документы для справки.
Экономично-эффективно
Машины NeoDen PnP широко поддерживаются благодаря высокой точности, стабильной работе, надежному качеству и доступной цене.
От прототипа до производства.
Продукция NeoDen специально разработана для домохозяек,-владельцев стартапов, исследователей в лабораториях или инженеров-электронщиков, которые хотят заниматься прототипированием или-выпускать небольшие-среднесерийные партии.
Ассортимент компонентов: 0201, 0402, SOT, SOP, TQFP, BGA, QFN и т. д.
Простота в эксплуатации
Со встроенным-ПК вам нужны только монитор и клавиатура для отображения и управления машиной.
A. Создайте файл координат из программного обеспечения для проектирования печатных плат (AD, Eagle, KiCad, Upverter и т. д.).
B. Если у вас нет разводки печатной платы, вы также можете легко запрограммировать рабочий файл с помощью системы машинного зрения.
Профессиональная и эффективная поддержка
В NeoDen работает профессиональная и опытная-команда по послепродажному обслуживанию. Если возникнет какая-либо проблема, наш инженер приложит все усилия, чтобы предоставить решение по электронной почте/скайпу/звонку в кратчайшие сроки в рабочий или праздничный день.
