Описание

Система управления

Микрокомпьютерное управлениеСенсорный дисплейМеню Пользовательский интерфейс

Интерфейс сенсорного экрана

Функция отображения времениФункция автоматического подсчета времени печати

Скребки

Подобно полностью автоматической печатной машине, скребок может свободно перемещаться вверх и вниз.Давление скрепера регулируется в зависимости от модели скрепера.Время остановки скребка в верхнем левом/правом положении и нижнем левом/правом положении можно установить независимо.Скорость скребков можно регулировать.Аварийная остановка скребков для обеспечения безопасности.

Трафарет

Как и в полностью автоматической печатной машине, трафарет будет медленно подниматься в течение 2 секунд и выниматься из формы.затем быстро поднимитесь, чтобы покинуть печатную плату, что позволяет избежать волочения проволоки в извлеченной форме.экономит время и повышает эффективность производства.

Расположение печатной платы

Расположение контрольных отверстийПозиционирование опорного края

Спецификация

Название продукта	Полуавтоматический трафаретный принтер	Толщина печатной платы	0,2-2,0 мм
Размер печатной платы	400*240 мм	Источник воздуха	4-6 кг/см²
Область печати	500*320 мм	Источник питания	220 В переменного тока, 50 Гц
Размер кадра	Д(550-650)*Ш(370-470)мм	Измерение	Д 800Ш 700В 1700 (мм)
Точность печати/повторения	+/- 0,2 мм	Размер упаковки	10509001850 (мм)
N.W./G.W.	230/280 кг

Контроль качества

У нас есть специалист по контролю качества, который находится на производственных линиях и проводит проверку.Все продукты должны быть проверены перед поставкой. Мы проводим поточную проверку и окончательную проверку.1. Все сырье проверяется по прибытии на нашу фабрику.2. Все детали, логотип и все детали проверяются во время производства.3. Все детали упаковки проверяются во время производства.4. Все качество продукции и упаковки проверяются при окончательной проверке после завершения.

Предоставить универсальную-линию по сборке SMT.

SMT production line

Если требуется какая-либо производственная линия для сборки печатных плат, может быть поставлен принтер для печатных плат SMT, полу-автоматический принтер для пайки + машина для захвата и размещения + конвейер для поверхностного монтажа + печь для пайки оплавлением.

О нас

Фабрика

Сертификация

Certification NeoDen

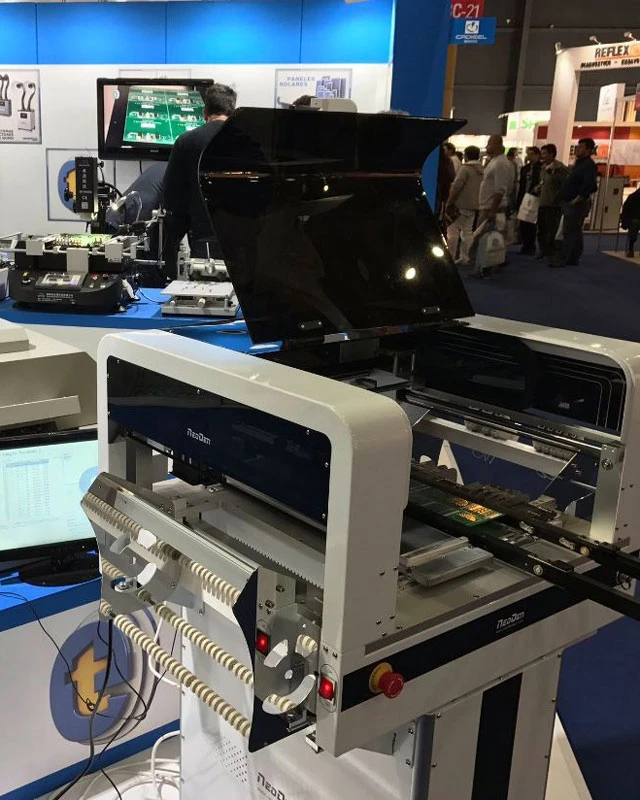

Выставка

Если вам нужно, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Часто задаваемые вопросы

Вопрос 1. Что вызывает прилипание паяльной пасты к отверстиям трафарета?

Конструкция диафрагмы:Конические стенки (например, трафареты,-вырезанные лазером) уменьшают адгезию.
Качество пасты:Используйте пасты типа 3/4 с подходящей вязкостью (например, 800–1200 тыс. сП).
Среда:Контролируйте влажность на уровне 40–60 %, чтобы предотвратить высыхание пасты.

В2. Как продлить срок службы лезвия швабры?

Материал:Для большей долговечности используйте лезвия из полиуретана (твердость по Шору 60–80).
Вращение:Переворачивайте лезвия каждые 4–8 часов, чтобы равномерно распределить износ.
Хранилище:Храните лезвия в темном и сухом месте, чтобы предотвратить деградацию от ультрафиолета и влажности.

Вопрос 3. Как оптимизировать выход паяльной пасты из отверстий трафарета?

Убедитесь, что толщина трафарета соответствует шагу компонентов (например, 0,1 мм для компонентов 0201).
Поддерживайте правильную геометрию стенок проема (рекомендуется лазерная-резка + электро-полировка)
Контролируйте среду печати при температуре 25±2 градуса/50±10% относительной влажности.
Используйте паяльную пасту типа 3 или 4 с содержанием металла 90–95 %.

Вопрос 4. Что является причиной плохой четкости печати (размазывание/пропуск)?

Недостаточное давление швабры (отрегулируйте усилие 4-6 кг)
Изношенные лезвия ракеля (заменяйте каждые 50 000–80 000 отпечатков).
Неправильная скорость отделения-платы от трафарета (0,1–0,5 мм/сек).
Загрязненная нижняя сторона трафарета (очищайте каждые 10–15 отпечатков).

Вопрос 5. Почему высота паяльной пасты различается в зависимости от печатной платы?

Uneven stencil tension (should be >35 Н/см²)
Опорные контакты печатной платы расположены неправильно (используйте 1 контакт на 100 см²)
Отклонение угла лезвия швабры (поддерживать 60±5 градусов)
Осадка паяльной пасты (поддерживайте температуру пасты<26°C)
