Поднятые компоненты могут возникать во время пайки волной по ряду причин. В случае, показанном на рисунке 1, деталь поднялась из-за тепловой нагрузки на провода. Простое увеличение времени погружения в волну устранило проблему. На волнах типа лямбда можно увеличить время контакта, отрегулировав участок обратной волны, что устраняет необходимость замедлять конвейер. Замедление процесса не идет хорошо с руководителями производства. Обычно компоненты поднимаются из-за: Неправильная длина провода приводит к тому, что провода попадают в ванну припоя и поднимаются во время входа в волну. Изгиб платы, который обычно виден на больших разъемах, разъемах IC или больших пакетах IC. В основном плата изгибается, а компонент остается неподвижным. Легкие компоненты поднимаются турбулентной волной, используемой для поверхностного монтажа. Компоненты с различными тепловыми требованиями или с разной паяемостью свинца также могут вызвать подъем, наблюдаемый во время волнового контакта. Хотя вакуумная термоусадочная пленка не связана с волной, она может вызвать подъем во время контакта с волной. Термоусадочная пленка иногда используется для удержания компонентов на поверхности доски для резки свинца. Его можно тянуть под провода, что вызывает подъем компонентов во время волнового контакта.

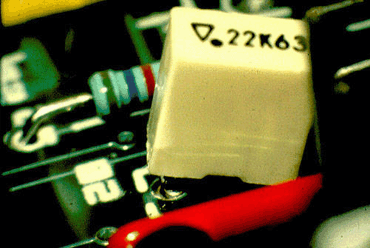

Рисунок 1: Увеличение времени погружения в волну остановило эту проблему.
В случае, показанном на рисунке 2, деталь не была правильно вставлена до начала процесса пайки. Для корпусов ИС такого размера нечасто подниматься во время волнового контакта. Обычно компоненты поднимаются из-за: Неправильная длина провода приводит к тому, что провода попадают в ванну припоя и поднимаются во время входа в волну. Изгиб платы, который обычно виден на больших разъемах, разъемах IC или больших пакетах IC. В основном плата изгибается, а компонент остается неподвижным. Легкие компоненты поднимаются турбулентной волной, используемой для поверхностного монтажа. Компоненты с различными тепловыми требованиями или различными свинцовыми материалами. Если провод медленно смачивается из-за тепловой потребности компонента, он может подниматься в сквозном отверстии с покрытием и не садиться на поверхность платы.

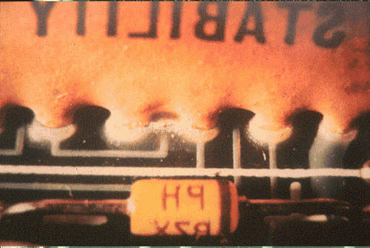

Рисунок 2: Этот дефект возник в процессе сборки, когда деталь была вставлена неправильно.
