Что такое KiCad?

KiCad - это бесплатное и простое в загрузке программное обеспечение, которое используется для автоматизации электронного проектирования (EDA) и автоматизированного проектирования (CAD). При использовании этой программы, схемы проектирования печатных плат могут быть реализованы из их электрических цепей. Внутри есть инструменты, которые позволяют создавать ведомость материалов (BOM), графические объекты, трехмерный вид компонентов PCB + и файлы gerber. Целью этой документации будет ознакомление клиентов Bittele с пошаговым процессом специально для создания файлов gerber с использованием KiCad. Аналогичным образом, руководство по экспорту герберов с использованием другой часто используемой программы (Eagle) можно найти здесь.

Что такое файлы Gerber?

Файлы Gerber - это иллюстрации слоев, которые будут использоваться для создания платы после ее изготовления. Стандартные типы файлов, используемые для изготовления и сборки печатных плат, являются типами файлов gerber. Поэтому они легко распознаются и обрабатываются нашим производственным оборудованием.

Генерация файлов Gerber

В этом руководстве предполагается, что вы завершили разработку вашей печатной платы в KiCad и готовы экспортировать файлы gerber.
1) Нажмите кнопку «Plot» (расположена рядом со значком принтера).
plot button

Это откроет окно сюжета.
plot window

На изображении выше показано много разных слоев, которые используются в этом примере проекта. В общем случае для изготовления и сборки печатной платы требуется всего 10 слоев (слои для вставки не требуются только для изготовления):

Верхняя медь (верхняя) + верхняя паяльная маска (F.Mask) + верхняя шелкография (F.SilkS) + верхняя паста (F.Paste)
Нижняя медь (снизу) + нижняя паяльная маска (B.Mask) + нижняя шелкография (B.SilkS) + нижняя паста (B.Paste)
Контур доски (Edge.Cuts)
Сверлильный файл (не показан на рисунке выше)

2) Убедитесь, что для формата Plot установлено значение «Gerber» и все вышеупомянутые слои выбраны. Далее вы нажмете кнопку «Создать файл детализации». Вы будете использовать значения по умолчанию здесь. Нажмите «Drill File» или нажмите enter, чтобы сгенерировать файл Drill (см. Изображение ниже):
generate drill file

3) Под окном сообщений будет показано, где были созданы файлы детализации. Нажмите на кнопку закрытия, чтобы вернуться в предыдущее окно. Нажмите «График» (рядом с «Создать файл сверла»). Будут сгенерированы файлы gerber для слоев (показаны еще раз под окном сообщений), затем нажмите «Закрыть».

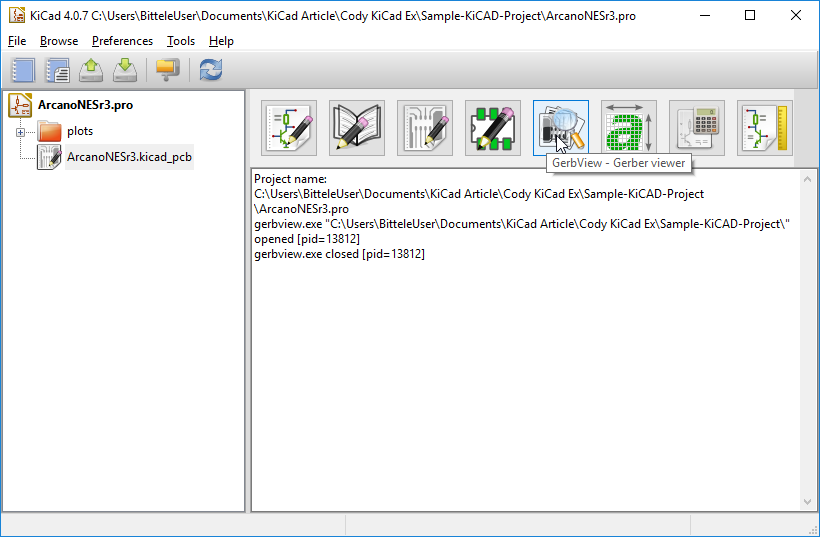

4) После того, как ваши файлы gerber были сгенерированы, их можно просмотреть, чтобы выявить возможные ошибки, прежде чем отправлять нам предложение по изготовлению печатной платы. Вернитесь в главное окно проекта KiCad и нажмите кнопку просмотра GerbView - Gerber (см. Изображение ниже):
gerbview button

5) В появившемся окне нажмите «Файл»> «Загрузить файл Gerber».
load gerber file

6) Выберите все показанные слои и нажмите «Открыть».
open gerber file

7) Аналогичным образом, нажмите «Файл»> «Загрузить файл сверления EXCELLON».
load excellon drill file

8) Выберите файл (ы) сверления и нажмите «Открыть».
open drill file

Обратите внимание, что здесь было создано 2 буровых файла. Первый представляет собой «покрытые металлом отверстия», а второй представляет собой «не покрытые металлом отверстия». Это приведет нас к просмотру 11 файлов вместо 10 файлов позже.
9) После того, как все ваши слои были импортированы в GerbView, вы можете выполнить все свои последние проверки (вы можете просматривать каждый слой по одному и т. Д.). Как только вы убедитесь, что ваш дизайн верен, вы будете готовы процитировать и заказать свои доски.
10) Перейдите в каталог на вашем компьютере, где находится ваш проект KiCad. Выберите и заархивируйте следующие 11 файлов:
zip files

Список, объясняющий каждый тип файла, можно увидеть ниже:

* .drl - файл сверла
* .gbs - Gerber Bottom Soldermask
* .gbp - Gerber Bottom Paste
* .gbo - Шелкография Gerber Bottom (наложение)
* .gbl - нижний слой Гербера
* .Edge.Cuts.gm1 - Схема платы (Gerber Mechanical 1)
* .gts - Gerber Top Soldermask
* .gtp - Gerber Top Paste
* .gto - Гербер Топ Шелкография (Наложение)
* .drl - файл сверла
* .gtl - верхний слой Gerber
