Резисторы из металлической фольги
Резисторы из металлической фольги изготавливаются из относительно толстой (несколько микрон и более) металлической фольги, прикрепленной к изолирующей подложке. На момент написания этой статьи они являются предпочтительной технологией, когда требуются точность и стабильность, с допусками до ±0,005 процента и температурными коэффициентами ниже 1 PPM/градус. Другие резисторы имеют номинальную потребляемую мощность в несколько или десятки ватт, сохраняя при этом превосходную стабильность во времени и температуре; такие резисторы хорошо подходят для торговой метрологии и других приложений, где очень важно поддерживать точность в различных условиях.

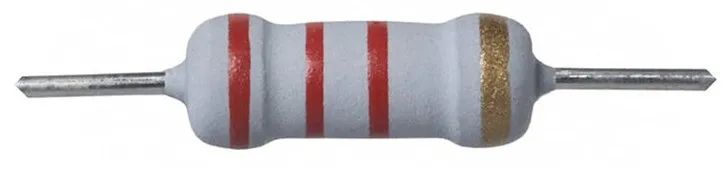

Металлооксидные резисторы
Металлооксидный резистор представляет собой тонкопленочный резистор, в котором резистивный компонент сформирован из оксида какого-либо металла, а не из самого металла. По существу, оксид металла является остаточным продуктом сжигания основного металла снова в кислороде, и, как и следовало ожидать, эти материалы достаточно устойчивы к высоким температурам; так как трудно поджечь то, что полностью сгорело ...... основное преимущество металлооксидных резисторов исходит из этого свойства; они имеют более высокую максимальную рабочую температуру и лучшие характеристики обработки импульсной нагрузки, чем обычные углеродные и металлопленочные резисторы, а также лучшие характеристики обработки импульсной нагрузки. Первоначальные допуски сравнимы с допусками для продуктов из углеродной пленки, а продукты из оксида имеют более низкие температурные коэффициенты; продукты из металлической пленки предлагают улучшения в обеих областях по сравнению с продуктами из оксидов. Ожидается, что резисторы с оксидной пленкой обеспечат лучшие шумовые характеристики, чем резисторы на углеродной основе, хотя и не такие хорошие, как резисторы с металлической пленкой. Наиболее часто встречающаяся в корпусах со сквозным отверстием мощностью 1 - 5 Вт, технология оксидной пленки обычно используется для получения очень высоких значений сопротивления в диапазоне 10 МОм и выше, хотя полный спектр продуктов от уровня менее 1 Ом до доступны более высокие значения сопротивления.
Толстопленочные резисторы
Толстопленочные резисторы, в которых резистивные компоненты нанесены на подложку методом, аналогичным трафаретной печати. Этот процесс дешевле, чем нанесение тонких пленок, а толщина компонентов обычно составляет от десятков до сотен микрон. Хотя фактическая толщина компонентов может перекрываться между «тонкопленочными» и «толстопленочными» изделиями, различающим фактором является метод осаждения.
Пастообразный материал, используемый для состава толстопленочных резисторов, содержит смесь мелкодисперсного резистивного материала и материала с более высокими электроизоляционными свойствами, который спекается и отверждается в стеклообразное вещество с проводящей сетчатой микроструктурой, похожей на структуру карбидный резистор. Различия в материалах и использование процесса горячего плавления вместо органического связующего позволяют получить резистивные композиции, которые обладают значительно меньшим сопротивлением, чем карбидные резисторы, и более стабильны по своим параметрам, но все же относительно шумны и чувствительны к температуре по сравнению со многими другими резистивными композициями. Однако общая масса резистивной композиции, как правило, намного меньше, чем у карбидного резистора, поэтому толстопленочные резисторы могут быть чувствительны к электростатическому разряду и повреждениям от аналогичных переходных процессов, даже если они могут обеспечить гораздо более высокие максимальные рабочие температуры. чем карбидные резисторы. Метод подгонки, используемый для достижения конечного значения, и конкретный состав используемой толстопленочной композиции оказывают значительное влияние на надежность согласующего резистора, который обычно немного менее надежен, чем у тонкопленочного резистора. Толстопленочные резисторы, в основном в форме поверхностного монтажа, в настоящее время преобладают в качестве резисторов общего назначения и хорошо подходят для приложений, требующих более низкой стоимости (по сравнению с тонкопленочными резисторами) с меньшим увеличением шума и требованиями к стабильности. Такие приложения могут включать, например, балластные резисторы для небольших индикаторных светодиодов или подтягивающие резисторы для логических сигналов.
Резисторы с проволочной обмоткой
Резисторы с проволочной обмоткой имеют проволочную конструкцию и в основном доступны в виде сквозных отверстий и для монтажа на шасси. Они характеризуются низким шумом по току, хорошей устойчивостью к кратковременным перегрузкам и часто имеют очень значительную паразитную индуктивность, которая в некоторых продуктах снижается за счет использования плотно прилегающей конфигурации проволочной обмотки. Допуски и температурные коэффициенты варьируются от продукта к продукту; могут быть достигнуты расчетная точность менее 0,1 процента и температурный коэффициент в несколько десятков частей на миллион/градус, хотя на момент написания этой статьи для нескольких доступных продуктов указаны допуски ближе к 1 проценту и 200 частям на миллион. / градус или меньше.
Резюме
Резисторы представляют собой большое количество компонентов, используемых в электронных схемах, и мы выбираем правильные резисторы для оптимизации регулирования и стабилизации тока и напряжения в цепи в соответствии с требованиями схемы, что позволяет достичь более точных и надежных результатов в приложении. .
