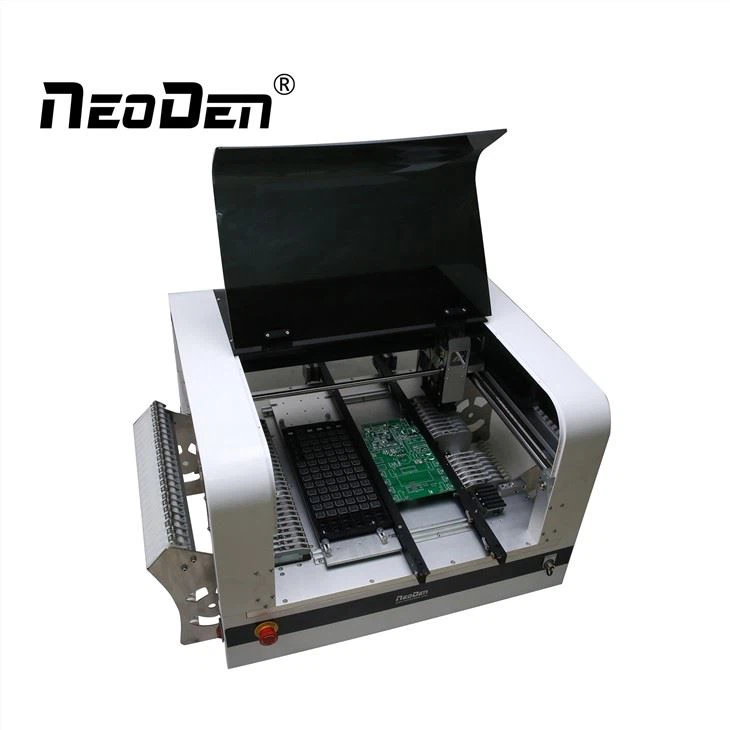

Выберите и поместите печатную плату
Neoden4 Pick and Place Video
Neoden4 Pick and Place PCB
Особенность
Электрические кормушки для ленты и набора, вибрационные кормушки и виртуальные кормушки для лоток поддерживаются.
Из -за гибкости архитектуры и необходимости работать с доступным количеством деталей, короткие ленты также могут быть настроены на кровати машины.
Любое сопло можно установить в любом из четырех мест в головке, поэтому одна машина может обрабатывать все необходимые компоненты без необходимости изменений сопла.
Спринг-загруженные сопельса просто врезаются и выходят из головы.
Любое сопло может быть установлено в любом из четырех мест на голове.
Спецификация
| Название продукта | Neoden4 Pick and Place PCB |
|
Машинный стиль |
Одиночный зазор с 4 головами |
|
Скорость размещения |
4000 кубхний в час |
|
Внешнее измерение |
L 680*W 870*H 460 мм |
|
Макс применимого печатной платы |
290 мм*1200 мм |
|
Кормушки |
48 шт |
|
Средняя рабочая сила |
220V/160W |
|
Диапазон компонентов |
Наименьший размер: 0201 |
|
Самый большой размер: TQFP240 |
|
|
Максимальная высота: 5 мм |
Подробности
Авто рельсы
A. Поддержка подключения к обычному конвейеру напрямую.
B. Установите положение кормления в любом месте.
C. Гора Overtong Boards легко.
Четыре сопла
Можно установить сопло любого размера
Спроектирован в подвесном, полностью симметричном
Одновременно закрепиться с 360 градусов
Система зрения
(выглядящая и недовольная камера)
Оборудовать камеры CCD с высокой скоростью
Высокая улучшенная точность размещения с 0201 до BGA
Электронные фидеры
8-миллиметровые кормушки для ленты и набора
Принимает технику исправления ошибок кормления
обрабатывать до 5 отдельных трубок
Упаковка
Транспорт
1. Принять необходимые меры безопасности, чтобы предотвратить перевернутую или упасть при подъеме или движении.
Открыть
1. Пожалуйста, прочитайте все инструкции в деревянной коробке
2. Не разрезайте упаковочную ленту ножом, чтобы не поцарапать машину
3. Держите все упаковочные материалы.
Установка
1. Пожалуйста, поместите машину в горизонтальное место.
2. Пожалуйста, держите пол в чистоте и сухой, и машина должна быть заземлена, чтобы предотвратить удары или утечку.
Предоставьте универсальную производственную линию сборки SMT
О Neoden Tech
фабрика
сертификация
выставка
Если вам нужно, пожалуйста, не стесняйтесь связаться с нами!
Часто задаваемые вопросы
Q1.Neoden4 - онлайн -машина с железной дорогой?
Да, NEODEN4 доступен в двух версиях:
С внутренними рельсами (для полностью автоматизированных линий SMT)
Без внутренней рельса (для полуавтоматической или автономной работы)
Выберите версию на основе ваших производственных требований.
Q2.Какие размеры печатных плат поддерживаются Neoden4?
С внутренним рельсом:
Без вафельной лотча: 290 х 1500 мм
С 1 вафельным подносом: 140 х 1500 мм
Без внутренней рельсы:
Без вафельного подноса: 310 х 400 мм
С 1 вафельным подносом: 140 х 400 мм
Q3. У NEODEN 4 4- Head Pick и Place Machine сертификация CE?
Да, NEODEN4 был сертифицирован с отмечкой CE Tüv Nord.
