Машина для подбора и размещения своими руками
NeoDen7 снят с производства. Ищете обновление?
Откройте для себя NeoDen9- более мощная и совершенная альтернатива, идеально подходящая для ваших нужд.

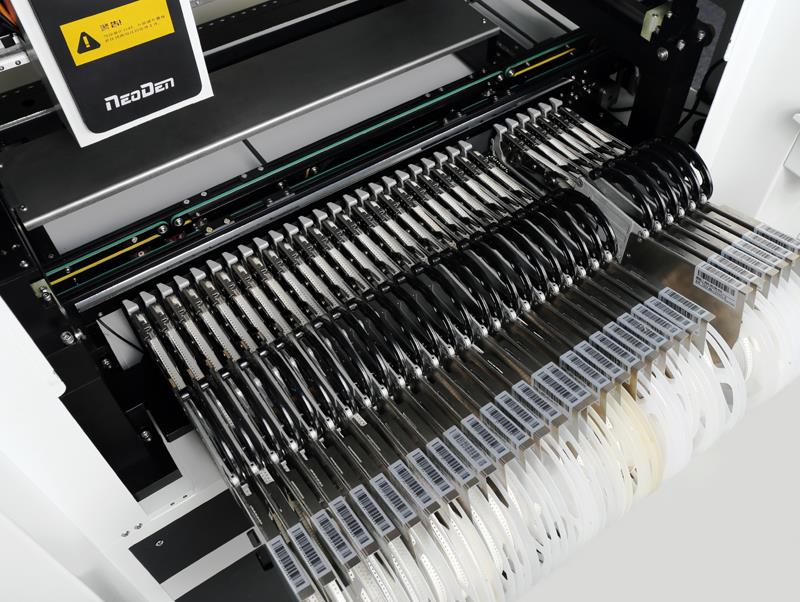

Возьмите и разместите машину своими руками
Машина для захвата и размещения NeoDen7 оснащена 6 одновременными захватывающими головками. Она была разработана для простоты использования, эффективности, экономичности, а также повышенной расширяемости и совместимости. Использование новых высокоэффективных линейных серводвигателей Panasonic, облегчение и усиление жесткости головного устройства, а также пересмотр скорости размещения до 14 000 CPH.
Особенность
1. Интегрированная система обзора полета.
2. Серводайвер Panasonic, обратная связь по положению от 2-микронных линейных шкал в сочетании с прецизионной позиционирующей головкой.
3. 6 Одновременный захват-головки.
4. Ставки размещения до 14 000CPH.
5. Графический интерфейс пользователя (GUI) в своем классе с использованием программного обеспечения на базе Windows®- позволяет программировать за считанные минуты.
6. Точно размещайте, управляйте и отслеживайте компоненты с помощью интеллектуальных устройств подачи.
7. До 64 (если все 8 мм) устройств подачи ленты.
8. Точно обрабатывайте широкий спектр компонентов, включая 0402, светодиоды, BGA, QFP с шагом 0,4 мм, разъемы SMT и многие другие.
9. Поддерживайте устройства подачи с разрезанной лентой, свободными трубками или лотками.
Подробности
Параметры
|
Модель |
NeoDen7: машина для захвата и размещения своими руками |
|
Количество голов |
6 (с включенным зрением) |
|
Ставка размещения |
14000CPH (максимальная скорость) |
|
Емкость питателя (Податчики катушек с лентой) |
64 (если все шириной 8 мм) |
|
Приводной двигатель |
Серводвигатель Panasonic A6 |
|
Ширина ленты |
8 мм, 12 мм, 16 мм, 24 мм, 32 мм |
|
Вибрационные питатели |
выбираемый |
|
Емкость лотка для микросхем |
10 |
|
Размеры компонентов с учетом зрения |
Наименьший размер компонента: 0402 Самый большой размер компонента: 40*40 мм |
|
Применимые компоненты |
0402, ИС с мелким-шагом, светодиодный компонент, диод, триод, переключатель |
|
Максимальная высота компонента |
10 мм |
|
Вращение |
+/-180(360) |
|
Разрешение оси X/Y |
+/- 0,01 мм |
|
Применимый размер печатной платы |
630 мм*300 мм (1200 опционально) |
|
Главный элемент управления |
графический интерфейс |
|
Источник питания |
220 В/50 Гц (преобразуется в 110 В) |
|
Источник воздуха |
0,6 МПа |
|
Размер упаковки |
142*122*166,5 см |
|
Вес нетто |
280 кг |
|
Вес брутто |
360 кг |
Почему стоит выбрать НеоДен
1. Легкий корпус, занимает небольшую площадь.
2. Удобный интерфейс, не требуется профессиональный SMT-инженер, устройство начального-уровня.
3. Высокая степень интеграции, нет необходимости в дополнительном насосе или каком-либо вспомогательном оборудовании.
Аксессуары
Гарантия
На всю машину предоставляется гарантия сроком на ДВА года (податчик-ОДИН год) с момента покупки и пожизненная сервисная поддержка, а также долгосрочная-поставка по заводской цене.
Мы предоставляем онлайн-вопросы и ответы, поддержку по устранению неполадок и технические консультации.
