Промышленный стандарт IPC7525 предоставляет два основных параметра для определения толщины трафарета и размера апертуры:
• Соотношение сторон

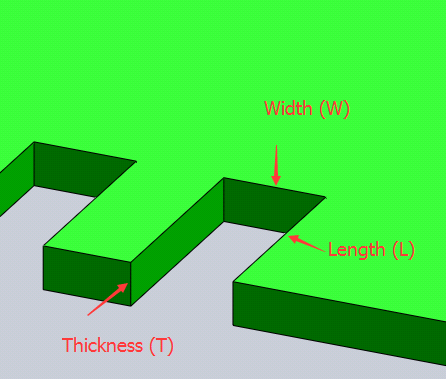

Ширина проема / толщина = W / T
Наименьшее приемлемое соотношение сторон составляет 1,5.
• Соотношение площадей
Площадь поверхности отверстия / площадь поверхности стенок отверстия = Д х Ш / (2 х (Д + Ш) х Т)
Наименьшее приемлемое соотношение площадей составляет 0,66.
Однако для реальной сборки печатных плат существуют особые соображения. Вот принципы дизайна толщины трафарета:
1) Толщина трафарета должна удовлетворять большинству QFP и BGA с малым шагом, учитывая при этом наименьший размер чипа.
2) Когда шаг QFP? 0,5 мм, толщина листа может быть выбрана 0,13 мм или 0,12 мм;
Если шаг> 0,5 мм, то толщина стали может составлять от 0,15 до 0,20 мм;
Если шаг шарика BGA> 1,0 мм, выберите толщину 0,15 мм.
Если шаг шарика 0,5 мм? BGA? 1,0 мм, выберите толщину 0,13 мм.
3) Приоритетом является выбор толщины с помощью BGA или наименьшего компонента, если на плате одновременно размещены две или более разных ИС.
4) Пошаговый трафарет может быть применен, если толщина будет составлять 0,1 мм для согласования компонента с мелким шагом с отношением площадей 0,66, в то время как для других компонентов требуется толщина 0,13-0,15 мм. Толщина (понижающая) должна быть 0,2 мм для керамических BGA, в то время как для других компонентов требуется 0,15 мм (повышающая).
