Введение
Для стартапов в области аппаратного обеспечения, исследовательских лабораторий и корпоративных групп исследований и разработок создание-собственногонастольная производственная линия SMT— это практическая стратегия сокращения циклов итераций. Инженерным группам больше не придется тратить дни на ожидание производственных графиков-сторонних производителей. Вместо этого они могут завершить размещение и пайку прототипов в лаборатории всего за несколько часов.
В этом руководстве объясняется, как выбрать, настроить и оптимизироватьПроизводственная линия СМТподходит для современного масштабного-смешанного-прототипирования.
Что такое настольная-производственная линия SMT?
Настольная-линия по производству SMT – это интегрированная система компактных настольных-станков для сборки электроники, предназначенных для работы в офисе, лаборатории или цехе прототипирования. В отличие от полномасштабных-промышленных линий SMT, которым требуется обширная площадь, трех-электрическая инфраструктура и промышленные вытяжные системы, настольные конфигурации могут работать от стандартной однофазной настенной розетки, сохраняя при этом механическую точность, необходимую для современных компонентов для поверхностного-монтажа.

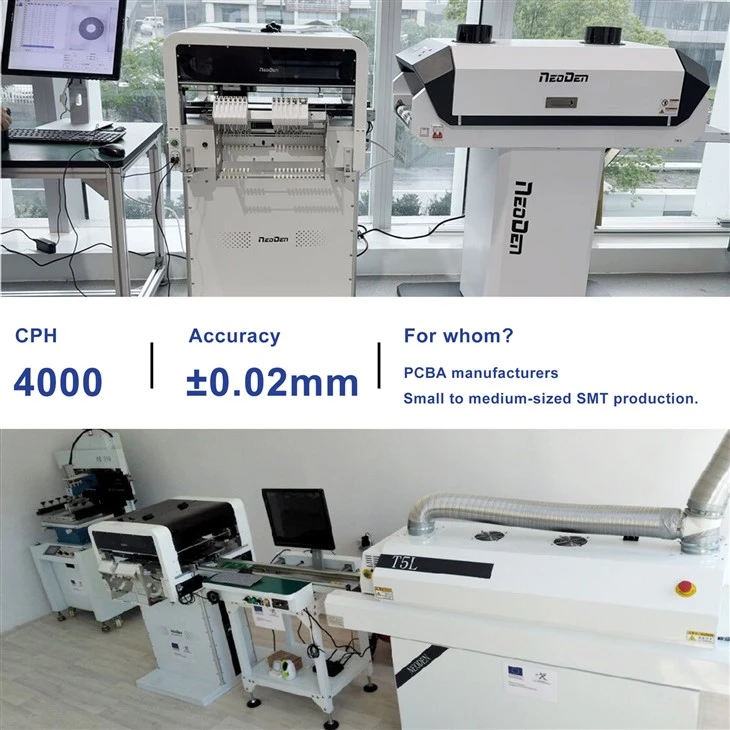

Практичная линия по производству прототипов предполагает три стандартных этапа процесса:
[ Принтер для паяльной пасты ] ──> [ Настольная машина для захвата и размещения ] ──> [ Настольная печь для оплавления ]
(Apply solder paste) ──> (Place components) ──>(Запекать и паять)
Соединив эти три устройства, команды инженеров могут превращать объемные компоненты и голые платы в полностью спаянные готовые платы, даже не покидая лабораторию.
Почему инженерные группы предпочитают выполнять сборку печатных плат-на месте
- Сократите циклы разработки:Типичная аутсорсинговая быстрая сборка прототипа обычно занимает от 3 до 10 рабочих дней. Благодаря -линии настольных компьютеров, инженеры могут завершить весь процесс-от изменения дорожек, печати паяльной пасты и размещения компонентов до завершения оплавления-менее чем за три часа.
- Снижение затрат на-запуск:Внешние фабрики по производству прототипов взимают значительные единовременные сборы за проектирование (NRE), затраты на трафаретную оснастку и плату за программирование станков, чтобы компенсировать время простоя при установке при небольших-объемных заказах. Собственная-сборка строго ограничивает ваши-затраты на выполнение одной печатной платы и самих компонентов, указанных в спецификации (BOM).
- Гибкость дизайна и инвентаря:Если критическая интегральная схема (ИС) становится недоступной из-за проблем с доставкой, инженеры могут немедленно изменить пакет или напрямую заменить альтернативный компонент, тем самым избегая процессов и задержек, связанных с координацией официальных заказов на инженерные изменения (ECO) с внешними поставщиками.
- Защита интеллектуальной собственности:Для оборонных подрядчиков, стартапов по производству медицинского оборудования и разработчиков оборудования, имеющих основные патенты, хранение физических прототипов в защищенных-собственных помещениях полностью устраняет риски безопасности, связанные с отправкой файлов САПР и проектной документации третьим лицам.
NeoDen Desktop-Рекомендации по решению для прототипирования уровней
При выборе конкретного оборудования рынок часто сталкивается с дилеммой между «громоздкостью и высокой стоимостью оборудования промышленного-класса» и «низкой точностью и нестабильностью оборудования любительского-класса». Чтобы удовлетворить комплексные требования современных научно-исследовательских лабораторий в 2026 году к экономической-эффективности, высокой точности и компактности, следующий классический комплект настольного оборудования, разработанный NeoDen, представляет собой широко проверенное практическое-решение с замкнутым контуром в отрасли.
1. Этап печати паяльной пасты: безрамочный трафаретный принтер NeoDen FP2636
Печать является основой всего процесса SMT: более 60% дефектов пайки возникают из-за неправильной печати. NeoDen FP2636 — настольный безрамочный трафаретный принтер, специально разработанный для производства прототипов.
- Основные моменты процесса:В нем используется двунаправленный механизм регулировки винта T- в сочетании с ручками регулировки X/Y/Z и угла для достижения чрезвычайно высокой-точности выравнивания между трафаретом и контактными площадками печатной платы.
- Практическая ценность:Традиционные трафареты в рамке не только дороги в производстве, но и занимают значительное количество места при хранении. Безрамная конструкция с быстрым-замком FP2636 позволяет инженерам приобретать недорогие-бескаркасные листовые трафареты напрямую, при этом установка и натяжение выполняются за считанные минуты, что значительно снижает не-периодические затраты на проектирование (NRE) для одного-прототипа. Оснащенный позиционирующими штифтами с несколькими-отверстиями и опорными штифтами печатной платы, он обеспечивает ровную поверхность печати даже при работе с двусторонними многослойными платами или тонкими и легкими платами.
2. Этап размещения компонентов: Автоматическая машина для размещения SMT NeoDen YY1
Являясь ядром всей производственной линии, машина для размещения определяет минимальный размер компонента и надежность размещения. NeoDen YY1 — это автоматическая машина для размещения рабочих столов, которая легко интегрирует систему видеовыравнивания промышленного-класса в компактный корпус.
- Основные моменты процесса:Машина оснащена интегрированной системой управления двойного-видения. Направленная вниз-камера используется для высокоточного-позиционирования точек отметок и коррекции перекоса доски; критическая-направленная вверх-камера с высоким-разрешением выполняет-оптический осмотр в реальном времени-взятых-ИС (таких как QFN и LQFP) и микропассивных компонентов, таких как 0402, автоматически корректируя отклонения угла и центра штифта перед размещением.
- Практическая ценность:Учитывая частые изменения компонентов, типичные для разработки аппаратного обеспечения, YY1 изменил дизайн своего управляющего программного обеспечения и экосистемы подачи. Он поддерживает импорт одним-стандартных координат ECAD (Centroid Data) в формате CSV и имеет чрезвычайно гибкую новую архитектуру устройства подачи изоляции с магнитной лентой-, которая позволяет использовать открытую-катушку с лентой, трубки с микросхемами и нестандартные лотки для массовых партий. Инновационная функция полностью автоматической смены насадок (с 3 слотами для хранения насадок) и значок оповещения о неисправности системы одним-нажатием ("?") обеспечивают высокую эффективность и низкий уровень ошибок при использовании одним-оператором.
3. Этап пайки оплавлением: NeoDen IN6 Full Hot-воздушная печь для оплавления
После установки SMT нестабильное тепловое поле может напрямую привести к образованию надгробий, холодной пайке или тепловому повреждению компонентов. NeoDen IN6 — это настольная печь оплавления, в которой используется технология конвекции горячего-воздуха.
- Основные моменты процесса:В отличие от традиционных инфракрасных печей выдвижного типа-с неравномерным распределением температуры, в IN6 используется внутренний воздуховод с микро-циркуляцией для мощного и равномерного нагрева воздуха по всей камере. Он поддерживает высокоточное-много-зонное программирование, что позволяет инженерам точно настраивать температурные профили "предварительного нагрева-смачивания-оплавления-охлаждения" для свинцовых,-бессвинцовых (например, SAC305) и различных сложных печатных плат.
- Практическая ценность:IN6 оснащен встроенными-высокочувствительными-датчиками температуры и точным управлением цепным конвейером, что эффективно снижает эффект "тепловой тени", вызванный неравномерной толщиной медной фольги печатной платы или компонентами большого-объема (такими как большие индукторы или защитные покрытия). Кроме того, для соответствия экологическим требованиям в офисах или стандартных научно-исследовательских лабораториях IN6 стандартно поставляется со встроенной-системой фильтрации дыма припоя. Это эффективно фильтрует и очищает пары флюса,-активируемые теплом, без необходимости использования дополнительных вытяжных каналов наружу, обеспечивая безопасность воздуха на рабочем месте.
Анализ затрат и рентабельность инвестиций (ROI)
Ниже приводится реалистичная финансовая оценка создания официально рекомендованной линии по производству прототипов.
Первоначальные капитальные затраты на оборудование (цена точной конфигурации)
- Безрамный трафаретный принтер NeoDen FP2636: $599
- NeoDen YY1 Автоматический позиционирующий аппарат с двойным-зрением: $2,899
- NeoDen IN6 Внутренняя печь оплавления с горячим-воздухом и рециркуляцией воздуха: $2,399
- Основные расходные материалы и аксессуары (холодильник для паяльной пасты, мешалка, ракель, ручной инспекционный микроскоп): прибл. 500 долларов США
- Общие первоначальные капитальные вложения: 6 397 долларов США.
Безубыточный-Финансовый анализ
Если предположить, что средняя-команда аппаратного обеспечения занимается тремя независимыми разработками продуктов в год, каждая разработка претерпевает в среднем четыре крупных аппаратных изменения, прежде чем перейти к заключительному этапу массового производства. Каждый цикл пересмотра требует сборки небольшой-партии проверки, состоящей из 5 плат-прототипов.
3 проекта × 4 ревизии=12 запусков прототипов в год
- Структура затрат на аутсорсинг:Коммерческие услуги по быстрой сборке прототипов взимают в среднем 1500 долларов США за запуск прототипа, включая плату за инженерную настройку, стоимость трафарета в рамке, надбавку за минимальный объем заказа и плату за ускоренную доставку. Общие ежегодные расходы на аутсорсинг: 18 000 долларов США.
- Внутренняя-структура операций:В каждой версии используются безрамные трафареты для быстрой лазерной печати-сторонних производителей, стоимость которых составляет примерно 25 долларов США плюс небольшая стоимость паяльной пасты. Общая годовая стоимость-собственных расходных материалов: 300 долларов США.
- Финансовое резюме:Перенеся сборку-на себя, компания может ежегодно экономить около 17 700 долларов США на оплате внешних услуг. Поскольку общая стоимость пакета для прототипирования промышленного-класса NeoDen составляет всего 6397 долларов США, первоначальные капиталовложения могут полностью окупиться в течение 4–5 месяцев. Это означает, что менее чем за шесть месяцев инвестиции не только окупаются, но и навсегда освобождают команду инженеров от ограничений внешнего планирования сроков выполнения работ.
Часто задаваемые вопросы (FAQ)
1. Может ли настольный SMT-станок надежно обрабатывать пакеты BGA и QFN?
Ответ: Да. Если машина оснащена камерой верхнего-вида с регулируемым-источником света-сверху-с высоким-разрешением, она может вычислять центр массива шариков BGA и нижних площадок QFN, автоматически корректируя ориентацию и угол выравнивания с точностью до ±0,03 мм перед размещением.
2. Может ли стандартная офисная или жилая электросеть удовлетворить требования к питанию настольной линии SMT?
Ответ: Да. В отличие от промышленного-заводского оборудования, которому требуется трехфазное питание, высококачественное-прототип настольного оборудования,-включая принтеры, машины для захвата-и-размещения и настольные печи для оплавления,-оптимизирован по питанию-и может быть подключен непосредственно к стандартной однофазной-розетке на 110 В или 220 В.
3. В чем заключается эксплуатационная разница между инфракрасными (ИК) печами оплавления и мощными-печями оплавления с конвекцией горячего-воздухом?
Ответ: Инфракрасные печи оплавления используют прямое лучистое тепло. Поскольку темные-компоненты или более крупные компоненты поглощают больше тепла, чем светлые-детали или мелкие детали, это может легко привести к неравномерному нагреву паяных соединений по всей плате. Мощные-печи оплавления горячим-конвекционным воздухом обеспечивают равномерное распределение тепла по всей сборке печатной платы за счет равномерной циркуляции воздуха внутри камеры.
4. Требуется ли для эксплуатации настольной производственной линии SMT выделенное чистое помещение?
Ответ: Нет. Хотя контроль пыли помогает улучшить качество печати паяльной пастой, настольные линии могут нормально работать в стандартном офисе с кондиционером-, в обычной лаборатории или в лаборатории по разработке продукции. Во время работы операторам рекомендуется носить антистатическую одежду, чтобы предотвратить воздействие сильного статического электричества на экраны оборудования или высокочувствительные микросхемы.
5. Сколько времени обычно требуется инженеру, чтобы научиться управлять настольной машиной для поверхностного монтажа?
Ответ: Благодаря интуитивно понятным программным интерфейсам современных установочных машин инженер-электронщик или техник обычно может освоить преобразование данных САПР, программирование устройства подачи и основные операции с машиной после 2–3 дней практической-практики.
6. Может линастольная линия SMTобрабатывать двусторонние-платы SMT?
Ответ: Да. Стандартный процесс включает в себя первую сборку, размещение и пайку оплавлением первой стороны, которая содержит более мелкие и легкие компоненты. Затем плату переворачивают, на вторую сторону снова наносят паяльную пасту и устанавливают компоненты. Во время второго цикла оплавления поверхностное натяжение расплавленного припоя естественным образом удерживает небольшие и легкие компоненты на обратной стороне на месте, предотвращая их выпадение.
Заключение
Создание производственной линии SMT настольного-уровня – это практическая инвестиция в достижение автономности инженерных исследований и разработок. Устранив долгосрочную-зависимость от внешних ассемблеров быстрого прототипирования, ваша команда сможет жестко контролировать производственный процесс, превращая циклы проверки оборудования из длительных, много-дневных ожиданий в предсказуемые,-замкнутые-рабочие процессы в тот же день.
При планировании конфигурации вашего оборудования отдавайте приоритет системам, в которых предусмотрены наименьшие целевые пакеты компонентов, а также разнообразие и объем материалов, которые вы обычно используете. Выбрав эту синергетическую, безопасную и экологичную -"замкнутую-золотую цепочку прототипирования"-, включающую NeoDen FP2636 (599 долларов США), YY1 (2899 долларов США) и IN6 (2399 долларов США)-, основная отдача от этих инвестиций будет ощутимо отражена в ваших наиболее важных показателях: время-выхода-на рынок.
