Как сделать печатную плату (печатную плату)

Если вы увлекаетесь электроникой, печатные платы являются одними из самых распространенных вещей, которые вы увидите. Эти платы облегчают нашу жизнь, устраняя все эти соединительные провода и макеты. При правильном дизайне это уменьшит размер вашего устройства и может выглядеть очень сексуально.

Что такое печатная плата? Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты, используя проводящие дорожки, прокладки и другие элементы, вытравленные из медных листов, ламинированных на непроводящую подложку. Печатная плата имеет предварительно спроектированные медные дорожки на проводящем листе. Предварительно определенные дорожки уменьшают проводку, тем самым уменьшая неисправности, возникающие из-за слабых соединений. Нужно просто разместить компоненты на печатной плате и припаять их.

В этом уроке я покажу вам, как вы можете легко сделать печатные платы дома. Это сэкономит вам много времени от отладки и двойной проверки соединений на макете. Вы даже можете создать свой собственный Arduino, пройдя этот урок по DIY Arduino после этого. Так что сядь и посмотри как это делается!

Какие есть разные способы сделать печатную плату?

Существует три основных способа изготовления печатной платы:

1. Железо на глянцевой бумаге методом.

2. Схема вручную на печатной плате.

Травление режущей кромки 3.Laser.

Поскольку лазерный метод является промышленным методом изготовления печатных плат, мы подробно рассмотрим первые два метода.

Дизайн печатной платы:

Проектирование печатной платы обычно выполняется путем преобразования принципиальной схемы вашей схемы в макет печатной платы с использованием программного обеспечения макета печатной платы. Существует множество классных пакетов программного обеспечения с открытым исходным кодом для создания и дизайна макетов печатных плат.

Некоторые перечислены здесь, чтобы дать вам преимущество:

1. Cadsoft Eagle

2. PCBWizard

Проектирование принципиальной схемы в Cadsoft Eagle:

В Eagle: File> Export> Image. Убедитесь, что DPIG установлен на 1200 для лучшего качества.

Какие материалы необходимы для изготовления печатной платы?

Вам также понадобятся: порошок / раствор FeCl3 (такой же, как раствор для травления), фотобумага / глянцевая бумага, перманентный черный маркер, режущий инструмент, наждачная бумага, кухонная бумага и вата.

В этом руководстве давайте рассмотрим создание печатной платы для простого проекта - сенсорного переключателя с использованием IC555.

ШАГ 1: Возьмите распечатку схемы печатной платы

Распечатайте макет вашей печатной платы с помощью лазерного принтера и фотобумаги А4 / глянцевой бумаги. Имейте в виду следующие моменты:

• Вы должны взять зеркальную печать.


• Выберите выход черного цвета как в программном обеспечении для разработки печатной платы, так и в настройках драйвера принтера.


• Убедитесь, что распечатка сделана на глянцевой стороне бумаги.

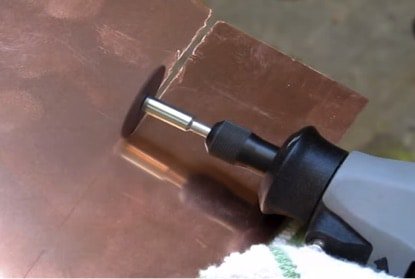

ШАГ 2: Отрежьте медную пластину для печатной платы

Разрежьте медную доску в соответствии с размером макета, используя ножовку или резак.

Затем протрите медную сторону печатной платы, используя стальную вату или абразивные губчатые скрабы. Это удаляет верхний оксидный слой меди, а также слой фоторезиста. Отшлифованные поверхности также позволяют лучше наклеивать изображение с бумаги.

ШАГ 3: перенесите печатную плату на медную пластину

Метод 1: Метод железа на глянцевой бумаге (для сложных схем)

Перенесите напечатанное изображение (снятое с лазерного принтера) с фотобумаги на плату. Обязательно переверните верхний слой по горизонтали. Положите медную поверхность доски на распечатанный макет. Убедитесь, что доска правильно выровнена по границам печатного макета, и используйте ленту, чтобы удерживать плату и напечатанную бумагу в правильном положении.

Метод 2: Схема от руки на печатной плате (для простых и малых цепей)

Используя схему в качестве эталона, нарисуйте карандашный эскиз на медной пластине. Как только ваш эскиз выглядит хорошо, обведите его постоянным черным маркером.

ШАГ 4: Гладить цепь из бумаги на плате печатной платы

• После печати на глянцевой бумаге мы гладим ее стороной изображения вниз к медной стороне, затем нагреваем электрический утюг до максимальной температуры.


• Положите доску и фотобумагу на чистый деревянный стол (накрытый скатертью) обратной стороной фотобумаги к себе.


• Используя плоскогубцы или шпатель, держите один конец и держите его устойчивым. Затем поставьте горячий утюг на другой конец примерно на 10 секунд. Теперь, гладьте фотобумагу все время, используя наконечник, прилагая небольшое давление в течение примерно 5-15 минут.


• Обратите внимание на края доски - нужно приложить давление и делать глажение медленно.


• Кажется, что делать длинный жесткий пресс лучше, чем перемещать утюг.


• Тепло от утюга передает чернила, напечатанные на глянцевой бумаге, на медную пластину.


ПРЕДУПРЕЖДЕНИЕ . Не прикасайтесь непосредственно к медной пластине, ОЧЕНЬ БУДЕТ ОЧЕНЬ ГОРЯЧИМ ИЗ ЖЕЛЕЗА

После глажения поместите отпечатанную пластину в теплую воду примерно на 10 минут. Бумага растворится, затем вы можете аккуратно удалить ее. Удалите бумагу, сняв ее под низким углом.

В некоторых случаях при удалении бумаги некоторые дорожки теряют сознание. На рисунке ниже вы можете видеть, что дорожка имеет светлый цвет, поэтому мы можем использовать черный маркер, чтобы затемнить ее, как показано на рисунке.

ШАГ 5: Протравите пластину

Вы должны быть очень осторожны при выполнении этого шага.

Сначала наденьте резиновые или пластиковые перчатки.

Поместите газету на дно, чтобы травильный раствор не испортил ваш пол.

Возьмите пластиковую коробку и наполните ее водой.

Растворите 2-3 чайные ложки хлорида железа в воде.

Окуните печатную плату в раствор для травления (раствор хлорида железа, FeCl3) в течение примерно 30 минут.

FeCl3 реагирует с немаскированной медью и удаляет нежелательную медь из печатной платы.

Этот процесс называется травлением. Используйте плоскогубцы, чтобы вынуть печатную плату и проверить, протравлена ли вся немаскированная область или нет. Если он не протравлен, оставьте его в растворе еще на некоторое время.

ШАГ 6: Чистка, утилизация и последние штрихи для монтажной платы

Будьте осторожны при утилизации травильного раствора, он токсичен для рыб и других организмов на водной основе! Даже не думайте о том, чтобы вылить его в раковину, когда вы закончите, это НЕЗАКОННО и может повредить ваши трубы (хе-хе, кто знал, что вы можете быть арестованы, делая PCB ?!). Вместо этого разбавьте травильный раствор, а затем выбросьте его в безопасное место.

Несколько капель разбавителя (средство для снятия лака хорошо работает) на щепотку ваты полностью удалит тонер / чернила с пластины, обнажая медную поверхность. Тщательно промойте и вытрите чистой тканью или кухонной бумагой. Обрежьте до окончательного размера и сгладьте края наждачной бумагой.

Теперь просверлите отверстия, используя сверло PCB, как этот сверло PCB, и припаяйте все свои классные компоненты к плате. Если вы хотите, чтобы этот традиционный зеленый вид печатной платы, нанесите стойкую к пайке краску на верхний лак для печатных плат. И, наконец, ваша супер крутая плата будет готова!
