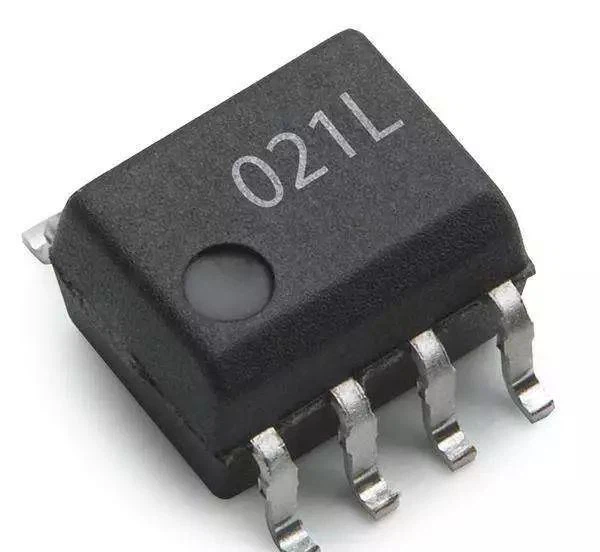

Мы знаем, что в качестве импульсного источника питания источник питания оптопары схемы получается из вторичного напряжения высокочастотного трансформатора, когда выходное напряжение уменьшается по разным причинам, ток обратной связи будет соответственно увеличиваться, рабочий цикл также будет соответственно больше, в результате увеличивается выходное напряжение; если выходное напряжение возрастает, то ток станет меньше, рабочий цикл также будет уменьшен, что приведет к снижению выходного напряжения.
Как только вторичная нагрузка высокочастотного трансформатора перегружена или переключающая схема неисправна, оптопара отсутствует источник питания, в это время оптопара управляет переключающей схемой, не может запуститься и, в конечном итоге, защитить переключающую трубку от выгорания из-за пробоя , поэтому оптопара в импульсном источнике питания обычно играет роль изолированно, обеспечивая сигналы обратной связи и переключая три.

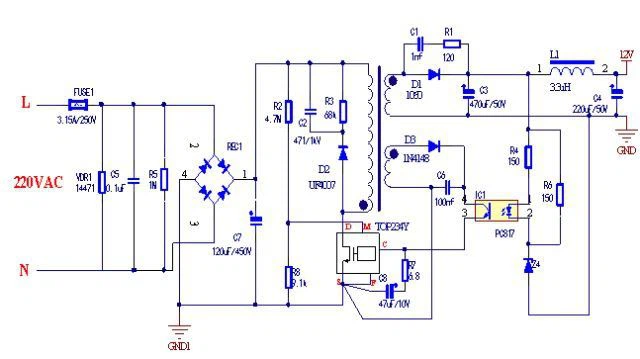

На следующем рисунке показана комбинация оптопары PC817 и схемы импульсного источника питания регулятора напряжения, некоторые импульсные источники питания также будут с TL431 для формирования более точной схемы. Обратите внимание, что эта оптопара обычно является линейной оптопарой.
Оптопара имеет одностороннюю передачу, а вход и выход для достижения гальванической развязки, так что выходной сигнал не влияет на вход, поэтому он широко используется в различных схемах изоляции, для силовой электроники, в нагрузке переменного тока. Применение больше, благодаря составу цепи изоляции с сильной помехоустойчивой способностью вместе с тиристором, как показано ниже, обратите внимание, что для увеличения резистора ограничения тока в дополнение к выходной нагрузке для увеличения цепи поглощения RC или параллельного варистора, что помогает защитить груз.
На самом деле, чтобы добиться превышения нуля, есть много способов, есть два последовательно включенных диодных метода, а также преобразование через оптрон, как показано ниже.

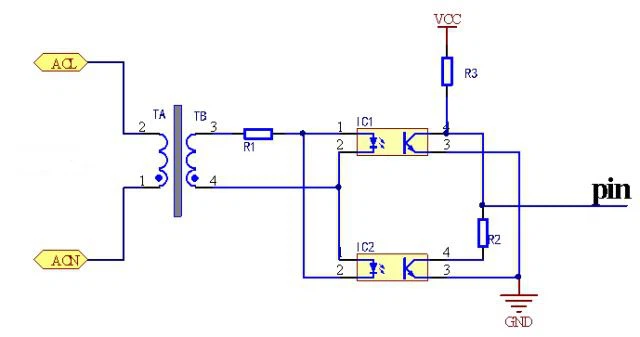

Использование двух оптопар, вход переменного тока, две оптопары в обратной параллели, в положительной и отрицательной половине сети два оптопара включены по очереди, когда сеть не находится в нулевой точке, только одна оптопара включена, выход низкий уровень, когда сеть переключается на точку выше нуля, две оптопары не включены, в это время из-за роли R3, вывод высокого уровня на выходе, так что период на выходе для получения импульсного сигнала 10 мс. Поскольку эта схема изолирована оптопарой, эта схема обнаружения превышения нуля более безопасна, чем схема с последовательными диодами.
В дополнение к этим трем, есть и другие применения оптопар, такие как схемы запуска, логические схемы, схемы усиления импульсов и т. Д.
