Несмотря на то, что мы живем в мире, полном гаджетов для электроники, электроника все еще остается завесой тайны. Механизмы работы электронных проектов кажутся настолько абстрактными, что невозможно заставить работать гаджеты. Без движущихся шестерен, валов и тому подобного на печатной плате ничего не происходит визуально. Вы не можете видеть текущий ток, только результаты от него. Таким образом, принятие электроники в качестве хобби кажется пугающим подвигом для многих потенциальных разработчиков проектов в области электроники. Создание чего-либо без полного понимания теории, стоящей за этим, кажется немыслимым.
Но на самом деле, можно строить проекты с небольшим пониманием теории, стоящей за этим. Хотя знание теории электроники окажется более чем полезным, оно не является важной частью создания простых, но полезных проектов. Хороший способ начать - это сначала ознакомиться с компонентами, используемыми на плате, и их функциями.
Печатная плата - город, который никогда не спит
Разве этот вид с воздуха на Нью-Йорк не напоминает вам печатные платы? Подобно тому, как работают города, компоненты на печатной плате работают вместе, чтобы сформировать целостную систему для питания наших устройств. Как только вы обдумаете это, идея наличия на плате такого большого количества различных компонентов больше не будет казаться чуждой идеей. Чтобы помочь вам начать, мы представим 15 часто используемых электронных компонентов, установленных на печатных платах!
1. Резисторы
Аксиальные резисторы и их цветные коды цветов резисторов Резисторы являются одним из наиболее часто используемых компонентов в печатных платах и, вероятно, являются наиболее простыми для понимания. Их функция состоит в том, чтобы противостоять потоку тока, рассеивая электроэнергию в виде тепла. Они бывают разных типов, изготовленные из различных материалов, но классический резистор, наиболее известный любителю, это резисторы «осевого» типа с выводами на обоих длинных концах и корпусом с надписью цветными кольцами. Эти кольца являются кодом, который указывает их значение сопротивления. Если вы не знаете, как это сделать, ознакомьтесь с нашей статьей о расшифровке цветовых кодов резисторов !
2. Конденсаторы
Радиальные электролитические конденсаторы, установленные на печатной плате Конденсаторы являются следующим наиболее распространенным компонентом, который вы найдете на печатной плате, и обычно они превосходят по численности только резисторы. Функция конденсаторов заключается в том, чтобы временно удерживать электрический заряд и отпускать его всякий раз, когда требуется больше энергии в других местах цепи. Как правило, это происходит путем сбора противоположных зарядов на двух проводящих слоях, разделенных изолирующим или диэлектрическим материалом. Конденсаторы часто классифицируют в соответствии с проводником или диэлектрическим материалом, что приводит ко многим типам с различными характеристиками, от электролитических конденсаторов с высокой емкостью, разнообразных полимерных конденсаторов до более стабильных керамических дисковых конденсаторов. Некоторые имеют внешний вид, похожий на осевые резисторы, но классический конденсатор выполнен в радиальном стиле с двумя выводами, выступающими с одного конца.
3. Индукторы
Различные типы индукторов (источник: eeweb)
Индукторы являются последними в линейке пассивных компонентов, наряду с резисторами и конденсаторами. Подобно конденсаторам, они также накапливают энергию, но вместо накопления электростатической энергии индукторы накапливают энергию в форме магнитного поля, которое генерируется, когда через них течет ток. Самый простой индуктор - это катушка с проводом. Чем больше число обмоток, тем больше магнитное поле и, следовательно, индуктивность. Вы можете найти их обернутыми вокруг магнитного сердечника, который имеет различные формы. Это служит для существенного усиления магнитного поля и, следовательно, запасенной энергии. Индукторы часто используются для фильтрации или блокировки определенных сигналов, например, для блокировки помех в радиооборудовании, или используются совместно с конденсаторами для манипулирования сигналами переменного тока в импульсных источниках питания.
4. Потенциометры

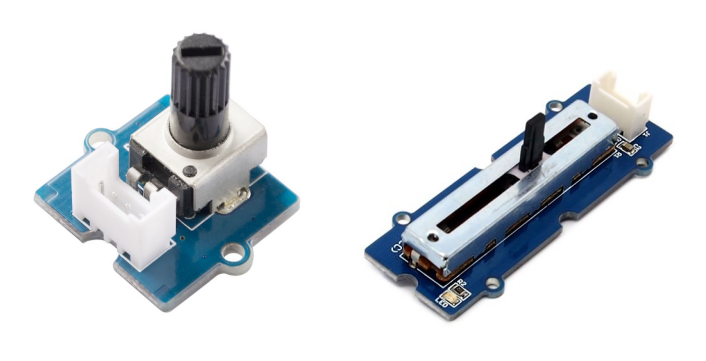

Потенциометры являются формой переменного резистора. Они обычно доступны в поворотных и линейных типах. При вращении ручки поворотного потенциометра сопротивление изменяется, когда ползунковый контакт перемещается над полукруглым резистором. Классическим примером вращающихся потенциометров является регулятор громкости на радиостанциях, где вращающийся потенциометр управляет величиной тока на усилитель. Линейный потенциометр тот же, за исключением того, что сопротивление изменяется путем линейного перемещения ползункового контакта на резисторе. Они хороши, когда требуется точная настройка в полевых условиях.
5. Трансформаторы
Различные типы трансформаторов Функция трансформаторов заключается в передаче электрической энергии из одной цепи в другую с увеличением или уменьшением напряжения. Вы можете сказать, что напряжение «трансформируется». Подобно индукторам, они состоят из мягкого железного сердечника, вокруг которого намотана, по меньшей мере, две катушки провода - первичная катушка для первой или цепи источника и вторичная катушка для цепи, в которую передается энергия. Возможно, вы видели крупные промышленные трансформаторы на телеграфных столбах; они понижают напряжение от воздушных линий электропередачи, обычно на несколько сотен тысяч вольт, до нескольких сотен вольт, обычно необходимых для домашнего использования.
6. Диоды

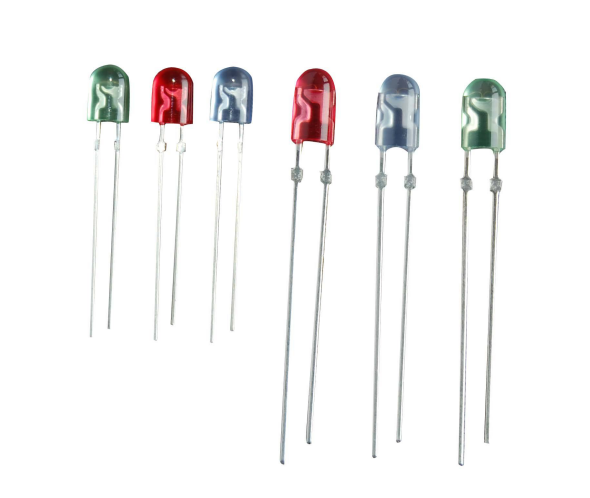

Более длинный вывод указывает на анод на сквозном светодиодном устройстве Как и улица с односторонним движением, диод - это устройство, которое позволяет току течь только в одном направлении, от анода (+) к катоду (-). Это достигается за счет нулевого сопротивления в одном направлении и высокого сопротивления в другом направлении. Эта функция может быть использована для блокировки тока в неправильном направлении, что может привести к повреждению. Самый популярный у любителей диод - это светодиод или светодиод. Как видно из первой части названия, они используются для излучения света, но любой, кто пытался спаять, знает, что это диод, поэтому важно правильно ориентировать, иначе светодиод не загорится. ,
7. Транзисторы
Биполярные транзисторы с индивидуальной упаковкой (BJT) Транзисторы считаются основными строительными блоками современной электроники. В одном микросхеме можно найти несколько миллиардов. Но транзисторы - это просто усилители и электронные переключатели. Они бывают нескольких типов, с биполярным транзистором в качестве наиболее распространенного типа. Они могут быть далее разделены на версии NPN и PNP. Биполярные транзисторы имеют 3 контакта - основание, коллектор и эмиттер. Для типа NPN, когда ток (обычно небольшой ток) протекает от основания к эмиттеру, он включает другую цепь, которая заставляет ток (обычно намного больший) течь от коллектора к эмиттеру. В транзисторе PNP направления меняются местами. Транзисторы другого типа, называемые полевыми транзисторами или полевыми транзисторами, используют электрическое поле для активации другой цепи.
8. Кремниевый выпрямитель (SCR)
Силиконовые выпрямители (SCR), также известные как тиристоры, похожи на транзисторы и диоды - фактически они представляют собой два транзистора, работающих вместе. Они также имеют три провода, но состоят из четырех кремниевых слоев вместо трех и функционируют только как переключатели, а не усилители. Другое важное отличие состоит в том, что для активации переключателя требуется только один импульс, тогда как в случае одного транзистора ток должен подаваться непрерывно. Они больше подходят для переключения большего количества энергии.
9. Интегральные схемы
Микросхемы или интегральные схемы - это именно то, что они представляют собой схемы и компоненты, которые были сжаты на пластины из полупроводникового материала. Огромное количество компонентов, которые можно разместить на одном чипе, породило первые калькуляторы, а теперь и мощные компьютеры от смартфонов до суперкомпьютеров. Они обычно являются мозгами более широкой цепи. Схема обычно заключена в черный пластиковый корпус, который может иметь все формы и размеры и иметь видимые контакты, независимо от того, являются ли они выводами, выходящими из корпуса, или контактными площадками, например, под такими же микросхемами BGA.
10. Хрустальные генераторы
Хрустальные генераторы обеспечивают часы во многих цепях, которые требуют точных и стабильных элементов синхронизации. Они производят периодический электронный сигнал, физически заставляя колебаться пьезоэлектрический материал, кристалл, отсюда и название. Каждый кварцевый генератор предназначен для вибрации на определенной частоте и является более стабильным, экономичным и имеет небольшой форм-фактор по сравнению с другими методами синхронизации. По этой причине они обычно используются в качестве точных таймеров для микроконтроллеров или чаще в кварцевых наручных часах.
11. Переключатели и реле
Основной и легко игнорируемый компонент, переключатель - это просто кнопка питания для управления током в цепи путем переключения между разомкнутой или замкнутой цепью. Они немного различаются по внешнему виду, начиная от ползунка, поворота, кнопки, рычага, тумблера, клавишных переключателей, и этот список можно продолжить. Точно так же реле - это электромагнитный переключатель, управляемый через соленоид, который становится своего рода временным магнитом, когда через него протекает ток. Они функционируют как переключатели и могут также усиливать малые токи до больших.
12. Датчики
Температурные , ультразвуковые датчики расстояния и освещенности от системы Seeed Grove Датчики - это устройства, функция которых состоит в том, чтобы обнаруживать изменения в условиях окружающей среды и генерировать электрический сигнал, соответствующий этому изменению, который отправляется другим электронным компонентам в цепи. Датчики преобразуют энергию из физического явления в электрическую энергию, и, таким образом, они являются преобразователями (преобразуют энергию в одной форме в другую). Они могут быть любыми, от типа резистора в резистивном датчике температуры (RTD), до светодиодов, обнаруживающих отдаленные сигналы, таких как телевизионный пульт. Существует большое разнообразие датчиков для различных воздействий окружающей среды, например, датчиков влажности, света, качества воздуха, прикосновения, звука, влажности и движения.
